mettre le kayak sur la gallerie sans risquer le lumbago !!

djep · **Posté:** Lun Avr 23, 2012 6:28 pm

"félécitation!!!

lmdk · **Posté:** Lun Avr 23, 2012 9:30 pm

yvan56 a écrit:

Après avoir lu l'ensemble des astuces pour mettre le kayak sur la galerie, j'ai opté pour le système de ventouses, pas cher, pratique et rapide à mettre en oeuvre.

A part une trentaine d'euros pour les ventouses, le reste (pvc, visserie, peinture...) c'est que de la récupe et de l'huile de coude, donc à pas cher.

Au début j'étais parti sur un système de roulettes ou galets comme pour les remorques de bateau mais à l'usage, je les ai enlevé car le poids d'un kayak (33 kg pour l'outback) ne justifie pas une telle installation. La prise en main se fait sans effort, d'une seule main et le kayak glisse très bien dans les arceaux en pvc.

La galerie en pvc à été faite pour épouser parfaitement la coque du kayak, ce qui fait que je ne le retourne jamais, il reste entièrement équipé avec le siège, les leashs, le matos qui craint rien. Le stockage au garage se fait de la même façon, je gagne donc un temps considérable quand je part faire un coup du soir, en 15/20 mn je suis sur l'eau.

Après réflexion et l'utilisation de différents kayaks, barque motorisée, sr... je voulais juste revenir un style de pêche sans prise de tête, sans longue préparation, ni plein de matos, je recherchais donc système rapide et facile à mettre en oeuvre.

30 € les ventouses

tu les as trouvé où ? pfiooouuu sinon pas mal du tout !

yvan56 · **Inscription:** Jeu Mai 22, 2008 9:02 am **Messages:** 151

Merci pour vos messages. Malheureusement je n'ai pas pensé à prendre de photos du chantier. Pour les berceaux, le point de départ, c'est d'évaluer les endroits ou ceux-ci vont se situer par rapport au kayak. Ensuite le plus galère c'est de trouver la courbure de la coque qui va permettre de réaliser les berceaux. Cela se fait de façon empirique, à l'aide de morceaux de carton, j'ai tracé et coupé la partie négative jusqu'à ce que ça épouse parfaitement à la coque ; ça été assez long mais une fois le gabarit fini , il m'a servi de modèle pour découper les plaques de pvc. Le même gabarit sert aussi pour les arceaux des ventouses.

Toute cette fabrication est empirique dans le sens ou cela s'est fait à taton, au début avec des roulettes, puis sans etc... cela peux certainement être amélioré, l'idée étant d'avoir un système bien pensé pour une mise en place pratique, simple et pas trop cher. Les ventouses à 15 euros chacunes, je les ai trouvées chez Weldom en promo ; à ce prix-là elles ne sont pas top mais suffisantes pour le poids d'un kayak.

jule76 · **Posté:** Mar Avr 24, 2012 10:50 am

Salut, super boulot !!

par contre petite astuce pour un profil negatif ou positif .
il suffit de mettre un disque de rayon superieure à l'eloignement du bord du carton deja degrossi , sur un crayon . ensuite tu poses le disque contre la coque le crayon en son centre et tu tires ton trait . il y aura peut etre des petits ajustements a faire, mais tu as une forme parfaite sans te prendre la tete.

a boujou

guillaume · **Posté:** Mar Avr 24, 2012 6:20 pm

Salut Yvan

Peut tu etre plus precis sur le PVC et de la facon dont est constitué ton berceau ?

2 plaques épaisses vissées ensemble avec un entourage ???

++

yvan56 · **Inscription:** Jeu Mai 22, 2008 9:02 am **Messages:** 151

guillaume a écrit:

Salut Yvan

Peut tu etre plus precis sur le PVC et de la facon dont est constitué ton berceau ?

2 plaques épaisses vissées ensemble avec un entourage ???

++

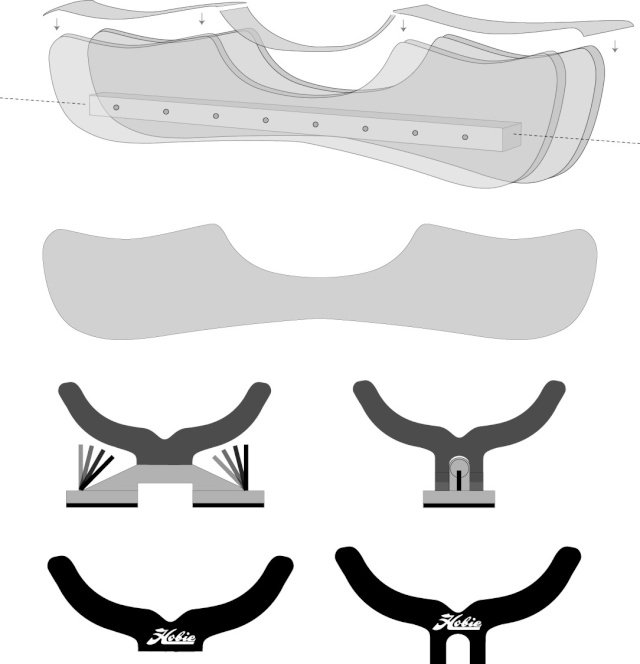

Voici un plan technique, je n'ai pas mis de côtes puisque tout dépend de la galerie, du kayak, etc... Le pvc des berceaux c'est du komacel en 10 mm d'épaisseur utilisé régulièrement par les enseignistes, il est possible de récupérer des chutes ou de vieilles enseignes pour quelques euros. Le pvc du dessus, qui vient épouser la forme des berceaux est un pvc souple en 2 mm (plus difficile à trouver). Celui des arceaux des ventouses, c'est un pvc en 20 mm d'épaisseur (toujours de la marque komacel), cela se découpe bien à la scie sauteuse, se ponce à la meuleuse, c'est mieux que le bois car ça ne pourrit pas.

Pierre marie · **Posté:** Mer Avr 25, 2012 8:42 am

Super, merci, tu touches bien en graphisme ... Ton pvc en 20 mm tu trouve ça où et sous quelle forme ? Merci à toi pour tes explications !

GG14 · **Posté:** Mer Avr 25, 2012 9:09 am

Superbe boulot, Bravo :wink:

yvan56 · **Inscription:** Jeu Mai 22, 2008 9:02 am **Messages:** 151

merci

Toutes les épaisseurs de pvc peuvent être trouvées chez les fabricants d'enseignes, d'autres corps de métier les utilisent (dans le bâtiment ou les chantiers navals), mais comme je bosse dans la pub je connais mieux le domaine de l'enseigne. Komacel est un marque, il en existe d'autres, voir des sous-marques comme forex avec des pvc moins denses et moin cher à l'achat mais tous font l'affaire. Si tu ne trouves pas de 20 mm d'épaisseur tu peux coller 2 plaques de 10 mm avec une colle pour raccord pvc (gouttières) çà ne bougera pas, comme je l'ai dit le pvc plus fin et souple est plus difficile à trouver car moin utilisé.

Pierre marie · **Posté:** Mer Avr 25, 2012 9:29 am

Merci !

kayakos · **Posté:** Mar Mai 01, 2012 4:55 pm

waouu !! vraiment bravo, du travaille de pro.

dépose un brevet

kayakos · **Posté:** Sam Mai 12, 2012 5:05 pm

Merci yvan56 !!!!! :wink:

Je me suis inspiré de ton principe de ventouses pour faire un systeme comme on peut en voire derriere les vehicules utilitaires ou les camions de chantiers, c"est tres efficace, le kayak monte en moins de deux sur le toit.

voila ce que ca donne:

Auparavant j'avais bricolé un systeme de barre qui prolonge la barre toit, mais c'etait imprécis et tres instable

!!!!

Vive les ventouses !!!!

kayak.volant · **Posté:** Jeu Mai 17, 2012 7:41 am

Je vous un site pour ce que ca interesserai une barre d'aide pour monter son kayak sur la galerie.
http://www.idoine-diffusion.fr/page_det ... ge=colonne

kayakos · **Posté:** Jeu Mai 17, 2012 10:45 am

C'est exactement le principe que j'ai voulu testé en premier, et perso je trouve cela risqué et peu efficace, si la kayak ripe, bonjour l'aile de ta voiture et/ou le retro... , et puis faut pas qu'il y est un gars qui se gard a coté .... :oops:

kayak.volant · **Posté:** Jeu Mai 17, 2012 6:16 pm

vous les trouvez ou vos ventouses ce systeme m'interesserai également.
